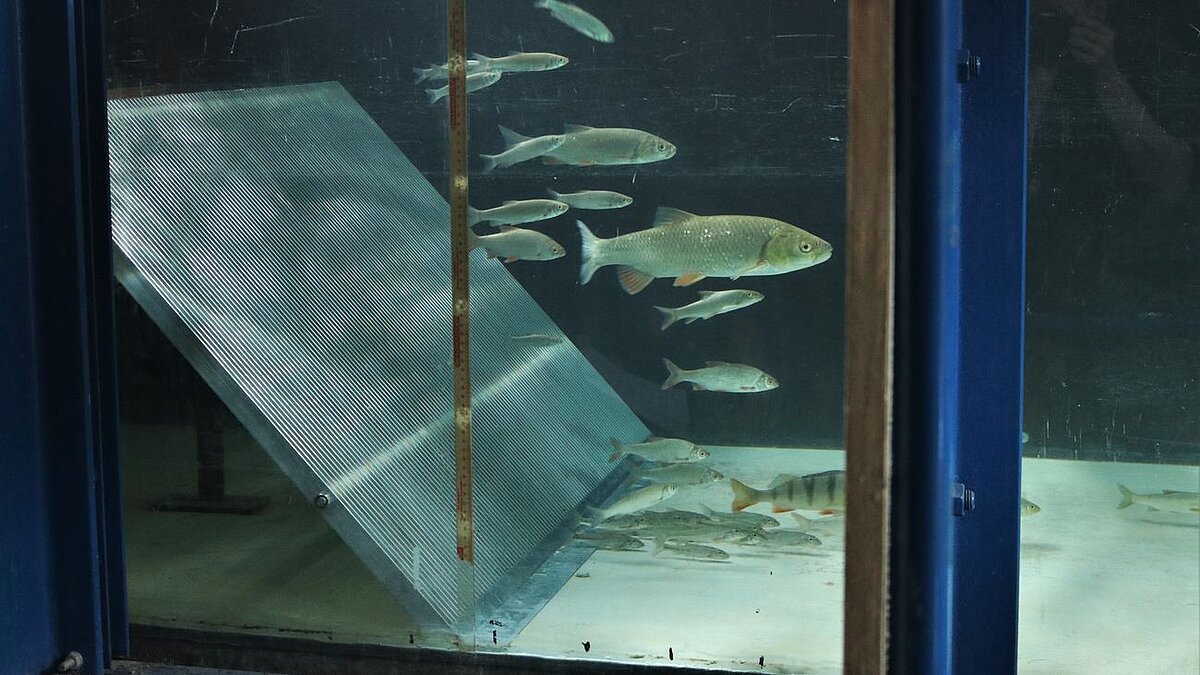

Laborversuch mit Fischen und Flachrechen
© Institut für angewandte Ökologie

Fischschutz – Ethohydraulische Untersuchungen am Flachrechen

Projekttitel: Untersuchungen zum Orientierungs- und Suchverhalten abwandernder Fische zur Verbesserung der Dimensionierung und Anordnung von Fischschutzeinrichtungen vor Wasserkraftanlagen

Im Fokus

  • Hydraulischer Widerstand und Bemessung von Flachrechenanlagen
  • Orientierungs- und Suchverhalten von Fischen im unmittelbaren Bereich des Flachrechens und am Übergang zum Bypass
  • Konstruktionsvorgaben für einen Flachrechen mit Bypass als Fischschutz- und Fischleiteinrichtung

Kontakt

Technische Universität Darmstadt
Institut für Wasserwirtschaft und Wasserbau
Franziska-Braun-Str. 7, 64287 Darmstadt
Prof. Dr.-Ing. habil. Boris Lehmann
Tel: 06151/16 21165
wabau(at) avoid-unrequested-mailswb.tu-darmstadt.de

Förderung

FKZ 3516 85 0500
UFOPLAN 2016
Laufzeit: 01.03.2017 - 30.09.2019

Um Empfehlungen für die Gestaltung und Positionierung eines sogenannten Flachrechens bei Wasserkraftanlagen formulieren zu können, werden im wasserbaulichen Forschungslabor der TU Darmstadt ethohydraulische Versuche mit Fischen an einem Flachrechen mit Abspülrinne und Bypass durchgeführt. Dabei sollen Erkenntnisse über die Hydraulik des Flachrechens und gleichermaßen über das Verhalten der Fische vor und an der Anlage gewonnen werden.

Das FuE-Vorhaben der TU Darmstadt (TUDa) in Zusammenarbeit mit dem Institut für angewandte Ökologie (IfÖ) fokussiert auf die hydraulischen und biologischen Vorgänge im Bereich einer Abwanderbarriere oder einer Fischschutzanlage und den daran angeschlossenen Abwanderkorridor resp. Bypass. Ziel des Projekts ist es, das Orientierungs- und Suchverhalten abwanderwilliger Fische mit der Absicht zu erkennen und zu verstehen, diese Mechanismen gezielt einsetzen zu können, um eine rasche Auffindbarkeit, Akzeptanz und Passage von Abwanderkorridoren resp. Bypässen zu realisieren. Zentraler Bestandteil der Projektumsetzung ist die Durchführung ethohydraulischer Untersuchungen im Labor und die Verschneidung deren Ergebnisse mit Erkenntnissen zum Fischverhalten aus dem Freiland. Das Projekt baut dabei auf die hydraulisch-taktilen Erkenntnisse und Befunde des im Zeitraum 2013 bis 2015 bearbeiteten Projekts "Untersuchungen zum Orientierungs- und Suchverhalten abwandernder Fische zur Verbesserung der Dimensionierung und Anordnung von Fischschutzeinrichtungen vor Wasserkraftanlagen" (UFOPLAN 2013, FKZ 3513 85 0300) auf. Die seinerzeit dazu an der Wasserkraftanlage "Auer Kotten" (Wupper) durchgeführten Messungen der Anströmbedingungen bilden eine Grundlage für die situative Ähnlichkeit der Laboruntersuchungen.

Vorgehen

Das vorausgegangen Forschungsprojekt fokussierte hinsichtlich der durchgeführten Untersuchungen aufgrund der zeitlichen Randbedingungen auf konventionelle Rechen mit vertikaler Stabausrichtung sowie auf schräg angeströmte Rechen mit horizontaler Stabausrichtung (sog. Schrägrechen). In methodischer Fortführung der damaligen Untersuchungen und den dabei deklarierten Reaktionsräumen im Nah- und Fernfeld von Fischschutzanlagen soll im aktuellen Projekt nun der damals bereits als weitere Fischschutzeinrichtung benannte Flachrechen untersucht werden. Im Unterschied zum im Vorgängerprojekt untersuchten Schrägrechen besteht der Flachrechen aus vertikalen Stäben und ist flach zur Gewässersohle hin geneigt. Die obere Kante des Flachrechens wird vom Wasser überflossen – dahinter schließt sich eine Spülrinne an, welche letztendlich in einen Bypass überführt wird.

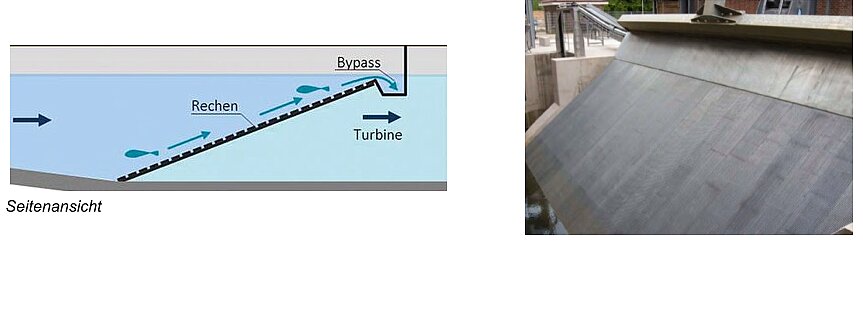

Schnittskizze und Foto der Laboranlage
Skizze der Seitenansicht eines Flachrechens mit Spülrinne und Bypass (links) und Ausführungsbeispiel an einem Wasserkraftwerk (rechts)  © TU Darmstadt

In Anlehnung an bereits vorliegende Untersuchungen (bspw. WKA Auer Kotten an der Wupper, Circulating-Rake-Pilotanlage an der Kinzig in Baden-Württemberg, Labor- und Feldversuche zum Flachrechen des Instituts für angewandte Ökologie in Zusammenarbeit mit dem Ingenieurbüro Floecksmühle, OvER-Projekt an der RWTH Aachen) soll der Schwerpunkt der ethohydraulischen Untersuchungen auf die hydraulisch-taktilen Aspekte im Zusammenwirken von Flachrechen, Spülrinne und Bypass gelegt werden. Dazu werden unterschiedliche Versuchssetups verwendet, bei den Randbedingungen wie die Rechenneigung, die Anströmgeschwindigkeiten und/oder die Spülrinnen- und Bypassbeaufschlagung variiert werden. Charakteristische Verhaltensweisen wie bspw. Sondieren, Verharren, Flüchten, Gieren oder (aktives/passives) Verdriften sollen identifiziert und setupspezifisch interpretiert werden.

Ziel des F+E-Projektes ist es, klare Anordnungs-, Bemessungs- und Gestaltungskriterien für Flachrechen - Bypasssysteme zu geben (einschließlich der Berücksichtigung technischer Anforderungen bspw. zur Rechenreinigung und Rechengutabfuhr).

Durch die enge Kopplung der Laboruntersuchungen mit bereits vorliegenden Daten und Befunden aus diversen Freilanduntersuchungen können die Ergebnisse sowohl von der Freiland- in die Laborphase als auch von der Labor- in die Freilandphase übertragen und validiert werden (bspw. Übertragung auf Anlagenstandorte an der Wupper, zu denen Ergebnisse aus telemetrischen Un-tersuchungen vorliegen).

Es soll ein Bericht erarbeitet werden, welcher die biologisch-technischen Informationen sowie Regeln und planungssichere Grenzwerte für die Konstruktion effizienter und sicher passierbarer Flachrechen-Bypasssysteme für den Fischabstieg umfasst.

Arbeitspakete

  1. Literaturrecherche
  2. Planung Versuchsstand & Versuchsdurchführung
  3. Aufnahme der ethohydraulischen Signatur
  4. Fischversuche in der Rinne
  5. Ergebnisse verschneiden und Konstruktionsempfehlungen für einen Flachrechen geben
  6. Zwischen- und Abschlussberichte

Projektpartner

Projektleitung

Technische Universität Darmstadt
Fachbereich Bau- und Umweltingenieurwissenschaften
Institut für Wasserwirtschaft und Wasserbau
Fachgebiet Wasserbau und Hydraulik
Franziska-Braun-Str. 7, 64287 Darmstadt

Prof. Dr.-Ing. habil. Boris Lehmann
Tel.: 06151/16 21165
wabau(at) avoid-unrequested-mailswb.tu-darmstadt.de

Projektpartner

Institut für angewandte Ökologie
Neustädter Weg 25, 36320 Kirtorf-Wahlen
Dr. Ulrich Schwevers
Tel: 06692/ 6044
info(at) avoid-unrequested-mailsifoe.eu


Fördergeber

Bundesamt für Naturschutz
Fachgebiet II 3.2 „Binnengewässer, Auenökosysteme und Wasserhaushalt“
Herr Jonas Kötting
Konstantinstraße 110
53179 Bonn
Tel: 0228/8491 1845
Jonas.Koetting(at) avoid-unrequested-mailsBfN.de
